Opis ogólny:

Zasada działania czujnika indukcyjnego czyli takiego, który najczęściej pełni rolę źródła sygnału prędkości sprowadza się do wykrycia metalu w określonym zasięgu.

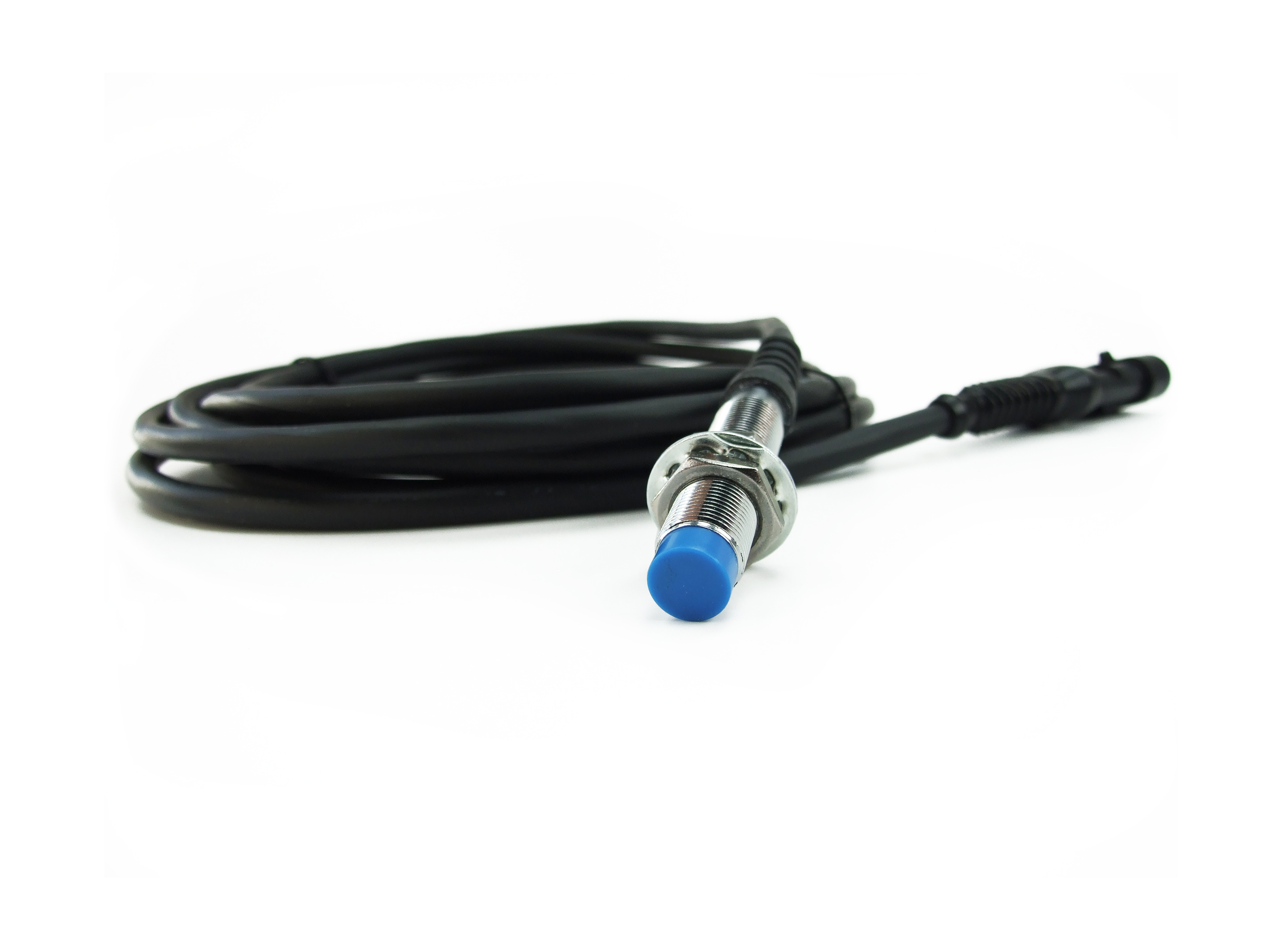

W przypadku czujnika LN1K wewnętrzny generator częstotliwości wytwarza sygnał sinusoidalny, który przy zblżeniu do metalu w pewien sposób się zmieni, a układ porónujący wykryje różnicę i na przewodzie sygnałowym wygeneruje logikę zera.
Wynika to z wytwarzania się pola magnetycznego w wyniku natężenia pola elektrycznego o danej częstotliwości w momencie wystąpienia metalu w jego obrębie.
Dlatego, ważne jest to aby czas, w którym czujnik widzi się z metalem nie był krótszy niż czas określony w jego parametrach.
Generowanie logiki na przwodzie sygnałowym, nie jest przypadkowe.
Obserwowany przebieg na oscyloskopie będzie tak samo wyglądał dla czujnika NPN oraz PNP.
Różnica jednak polega na przewidzianym sposobie radzenia sobie z zakłóceniami przenikającymi do obwodu sygnałowego.
Czujnik LN1K posiada wyjście NPN co oznacza, że w celu eliminacji zakłóceń zwiera sygnał wyjściowy do masy dla stanu logicznego "0".
Posiada on wysoki procent współdziałania z urządzeniami pomiarowymi różnych producentów gdyż większość komputerów wykorzystuje właśnie taki układ sygnałowy.
