Sterownik opryskiwacza - regulator wydatku cieczy

2 150 PLN netto Cena netto FVAT 23%
Zdjęcia: 7
Instrukcja i dane techniczne pdf
Udostępnij ten produkt:
  • Model: ESC-155-GO
  • Ilość sekcji: 5
  • GPS: Tak
  • Obsługa przepływomierza: 1
  • Obsługa czujnika ciśnienia: 1
  • Sterowanie zaworem: Tak
  • Sterowanie: Ręczne/Automatyczne
  • Numer oferty: PL/259/155

ESC-155-SJ-GO informacje ogólne

Opis ogólny:

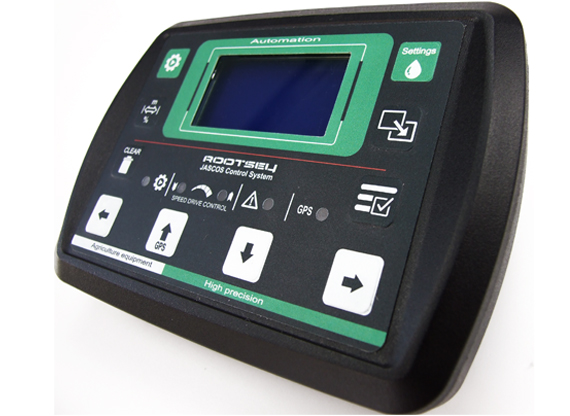

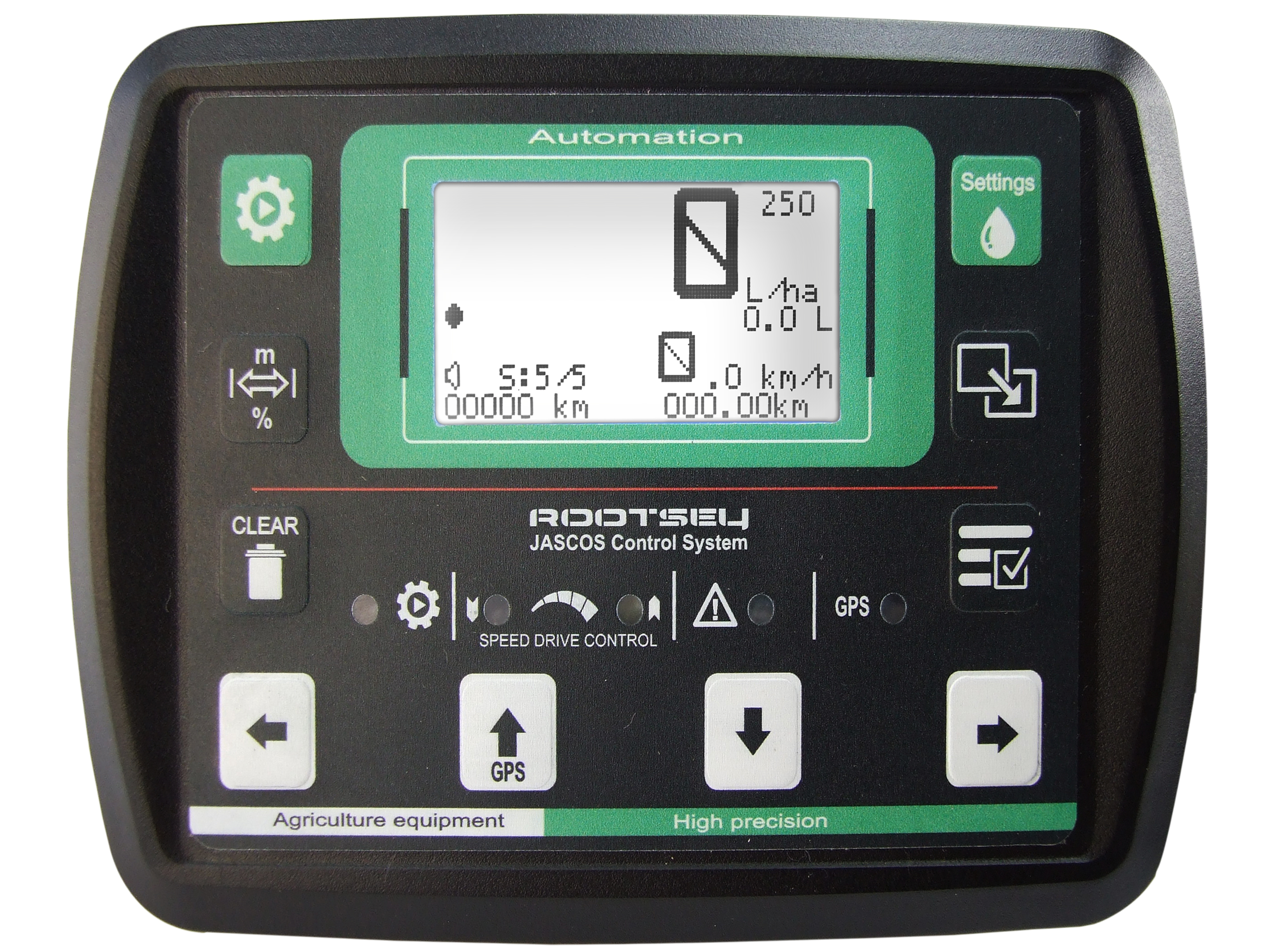

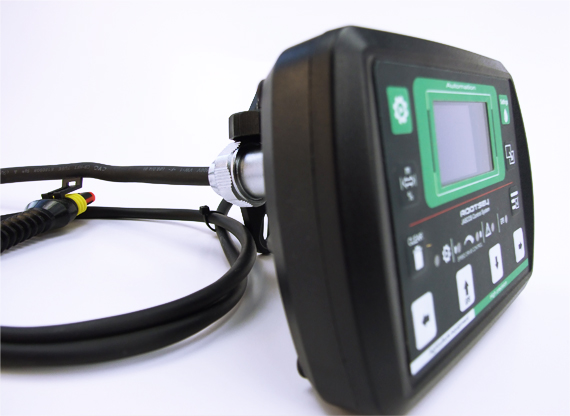

Jednostka ESC-155-SJ-GO to nowoczesny komputer rolniczy, automatyzujący procesy uprawowe.

Jest solidnym, pięciosekcyjnym komputerem dedykowanym do opryskiwaczy polowych i sadowniczych.
Nowoczesna technologia i wysokiej jakości podzespoły czynią go niezwykle uniwersalnym sterownikiem, współpracującym z większością akcesoriów wiodoących marek.

Zaawansowane algorytmy, osadzone na wydajnym procesorze, umożliwiają szybkie i precyzyjne sterowanie dawką oprysku.
Odświeżanie pomiaru prędkości poniżej jednej sekundy z dokładnością sięgającą do 0.1km/h daje bardzo dobre właściwości regulacyjne.

Procesor ARM7 o architekturze 32-bitowej pozwala osiągnąć bardzo duże moce obliczeniowe i to właśnie dzięki niemu osiąga się taką dokładność pomiaru, bazując na bezpłatnym sygnale satelitarnym o dostępie cywilnym.

Seria GO posiada wbudowany sterownik regulacyjny o zmiennej polaryzacji.

Steruje zaworem regulacyjnym, ustalając odpowiednie ciśnienie w zależności od prędkości jazdy.

Uniwersalność związana z rozbudowanym menu konfiguracyjnym umożliwia instalację w opryskiwaczach polowych, sadowniczych oraz siewnikach.

Urządzenie umożliwia dopasowanie szybkości i czułości sterowania do dowolnego zaworu regulującego.

Komputer ESC-155-SJ-GO można zakupić bez akcesoriów i tym samym może być wykorzystany w opryskiwaczach, w których został uszkodzony dotychczasowy sterownik dawki. Jedno urządzenie doskonale współgra z istnijącym osprzętem i niweluje potrzebę wymiany całego systemu na nowy.

W opryskiwaczach gdzie regulacja i sterowanie odbywa się ręcznie, można dokładając jedynie zawór regulujący i przepływomierz uzyskać automatyczne sterowanie dawką oprysku.

W maszynach gdzie występuje osprzęt elektrozaworów, zainstalowanie komputera wraz ze sterownikiem sekcji i okablowaniem pozwala uzyskać najlepszy komfort i dokładność oprysku.

Modułowość zwiększa uniwersalność i umożliwia instalację wybranych komponentów prezentowanego systemu.

Urządzenie można podłączyć do istniejącej instalacji opryskiwacza, w której brakuje tylko komputera.

W zależności od potrzeb sterownik może być rozbudowany o panel załączający sekcje jak i panel sterujący hydrauliką.

Komputer steruje dwu-pinowym zaworem regulacyjnym.
Niezbędne pomiary do regulacji pochodzą z czujnika ciśnienia lub przepływomierza i aktualnej prędkości jazdy.
Jeżeli użytkownik wybierze przepływomierz jako źródło pomiaru wydatku cieczy, dodatkowo może podłączyć czujnik ciśnienia jako uzupełnienie pomiarów.
Dzięki temu będzie w stanie niezwłocznie wychwytywać wszelkie nieprawidłowości funkcjonalne jak i kalibracyjne.





Wyposażenie komputera opryskwiacza ESC-155-SJ-GO:

Regulator dawki oprysku
Sterowanie dawką ręczne/ automatyczne
Detekcja otwartych/zamkniętych sekcji
Alarm
nieoptymalnej prędkości jazdy
nieoptymalnego ciśnienia roboczego
Automatyczne
przechodzenie w stan uśpienia
wybudzanie
Precyzyjny prędkościomierz GPS
Przelicznik ciśnienia roboczego z przepływomierza
Dostosowanie wielkości wysietlania na wyświetlaczu wybranych pomiarów
Miernik:
- prędkości
- areału
- roboczogodzin
- przebytej drogi
- ciśnienia
- wydatku cieczy na podstawie pomiaru z czujnika ciśnienia lub przepływomierza
- ilości cieczy w zbiorniku na podstawie sondy lub czujnika ciśnienia montowanego na spodzie
zbiornika - ilości ziarna w zbiorniku na podstawie pomiaru z czujnika pojemnościowego
- wydajności pracy
- aktualnej szerokości części roboczej

Klasyfikacja funkcji:

Sterownik - regulator dawki oprysku

Miernik parametrów technologicznych

Sygnalizator przekroczenia kluczowych parametrów pracy opryskiwacza


Wyposażenie dodatkowe:

Obrotomierz WOM
Sterwoanie napełanianiem zbiornika
Ilość cieczy w zbiorniku - przepływomierz napełniający

Funkcje przycisków:

Automatyczne wykrywanie włączonych sekcji

Ręczne informowanie urządzenia o otwartych sekcjach

Automatyczne sterowanie zaworem regulacyjnym

Ręczne sterowanie zaworem regulacyjnym

Przełączanie źródła pomiaru prędkości czujnik/prędkościomierz GPS

Kasowanie aktualnych pomiarów

Aktywowanie / wyłączanie alarmu dźwiękowego

Wyświetlanie statusu aktualnych alarmów

Dostoswanie wielkości widoku najważniejszych pomiarów

Funkcje konfiguracyjne:

Czułość zaworu regulacyjnego

Ilość sekcji

Konfiguracja każdej sekcji z osobna ilość dysz, szerokość, wydatek dysz

Kalibracja dowolnego czujnika ciśnienia 0-5CDV, 4-20mA

Kalibracja czujnika prędkości

Kalibracja dowolnego przepływomierza

Kalibracja czujnika ciśnienia do pomiaru poziomu cieczy

Automatyczna oraz manualna detekcja otwartych sekcji

Stan informacyjny otwarcia sekcji dla napięcia 0V lub 12V

Optymalna prędkość sterowania dawką

Minimalne ciśnienie

Aktualne oprogramowanie z dnia C4 ver. 2.1 z dnia 12.06.2019r
Ilość sekcji 5
Zawór główny 1
Czujnik ciśnienia 1
Poziom cieczy 1 - pływakowy,sonda poziomu,czujnik ciśnienia
Sterowanie zaworem 2 PIN zmienna polaryzacja
Czujnik prędkości 1 - wejście typu OC
GPS 1 - pomiar prędkości
Przepływomierz 1 - wejście typu OC
Zawory 2-drożne, 3-drożne
Obrotomierz WOM 1 - opcja

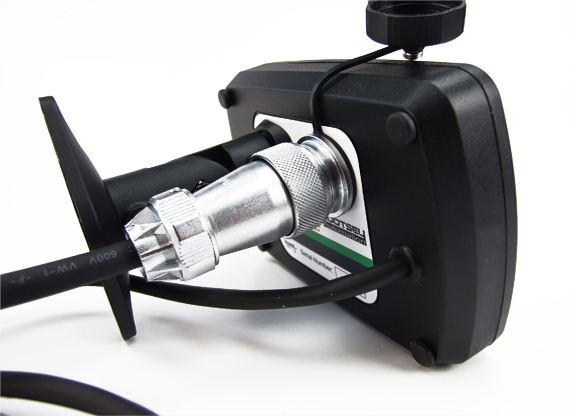

Gniazdo przyłączeniowe 19 PIN okrągłe
Zasilanie DC 12V
Wymiary szer. 140mm wys.100mm gł. 30mm

Panel sterownika sekcji

Sterownik sekcji SLC-18 służy do sterowania zaworami zamykającymi dopływ

Panel SLC-18 dostępny jest razem z wiązką przewodów zakończoną złączami do zaworów typu B lub C.
