SLC-18 informacje ogólne
Opis ogólny:

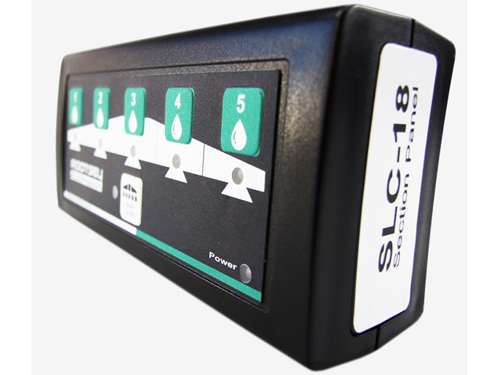

Panel SLC-18 to mikroprocesorowy sterownik służący do otwierania i zamykania sekcji w opryskiwaczu.

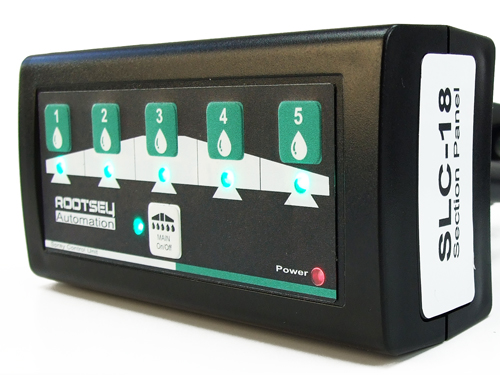

Załączanie i wyłączanie danej sekcji odbywa się poprzez naciśnięcie wybranego przycisku i jest to automatycznie sygnalizowane świeceniem odpowiedniej diody.
Urządzenie nie wymaga włączania ani wyłączania zasilania.
Kiedy zawór główny jest wyłączony i przez 5 minut żaden przycisk nie jest naciskany, urządzenie samoczynnie przechodzi w tryb uśpienia.
Ponowne wybudzenie urządzenia jest możliwe po naciśnięciu dowolnego klawisza. Urządzenie pamięta ostatnią konfigurację włączonych/wyłączonych sekcji.
Sterownik jest bardzo przyjazny w obsłudze i przede wszystkim bezawaryjny.
Cechuje się wysoką trwałością, gdyż dzięki zastosowaniu przycisków, niweluje się problem mechanicznych uszkodzeń czy starzenia się przełączników dźwigienkowych.
W urządzeniu zamontowano nowoczesne tranzystory MOSFET o bardzo niskim współczynniku rezystancyjnym, które mogą przełączać prądy o wartości ponad 10A, niewydzielając przy tym prawie żadngo ciepła.
Dzięki temu, w sterowniku nie występują przekaźniki, których wadą jest określona żywotność styków i zwiększony pobór prądu załączanych cewek.
Sterownik sekcji SLC-18 marki Rootsey może współpracować z dowolnymi zaworami zamykającymi
Urządzenie oparte jest o elektroniczne klucze załączające prąd w obwodzie danej sekcji.
W zależności od doboru wiązki może współpracować z zaworami z napędem:
- elektromagnetycznym - cewka (sterowanie masą)
- silnikowym DC - serwomotor z krańcówkami (sterowanie zmienną polaryzacją)
- silnikowym DC - wyposażone w przekaźniki (sterowanie plusem)
Ogólne:
Sterownik sześciokanałowy obsługujący pięć sekcji i jeden zawór główny

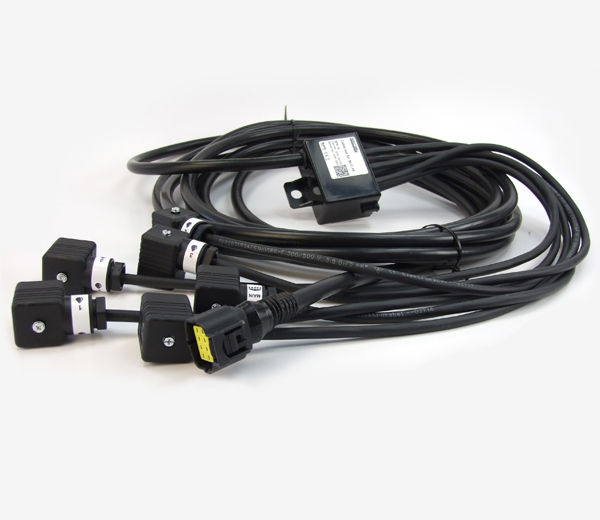

Przewód sterowniczy 12mm giętki zakończony wtykiem wodoszczelnym 8 PIN do połączenia z wiązką przewodów

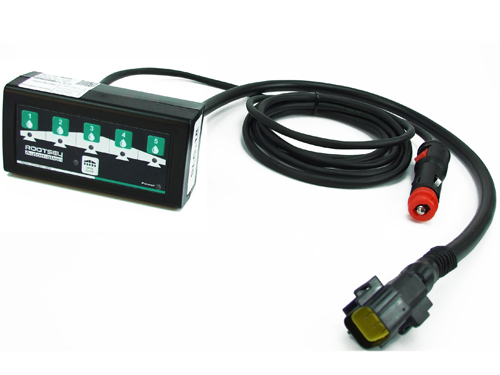

Osobny przewód doprowadzający zasilanie zakończony wtykiem do zapalniczki, wtykiem trój-pinowym lub innym dowolnym według zamówienia
Mocna obudowa z ABS

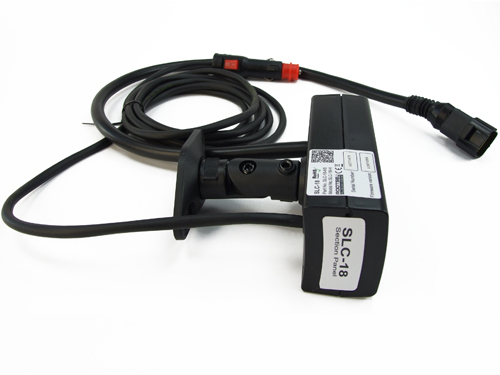

Uchwyt z ABS obrotowy o dowolnej konfiguracji długości i kąta. Montaż/demontaż kluczem imbusowym.
Elektronika:
Mikroprocesorowa architektura
Sterowanie MOSFET
Niski pobór prądu, szybkie i ciche sterowanie
Wbudowane filtry - niska emisja fal elektromagnetycznych pochodzących z uzwojeń elektromagnesów
Aktualne oprogramowanie z dnia | C4 ver. 1.1 z dnia 18.05.2019r |
---|---|
Ilość sekcji | 5 |
Zawór główny | 1 |
Gniazdo przyłączeniowe | 8 PIN wodoszczelne |
Zasilanie | DC 12V |
Wymiary | szer. 120mm wys.60mm gł. 40mm |
