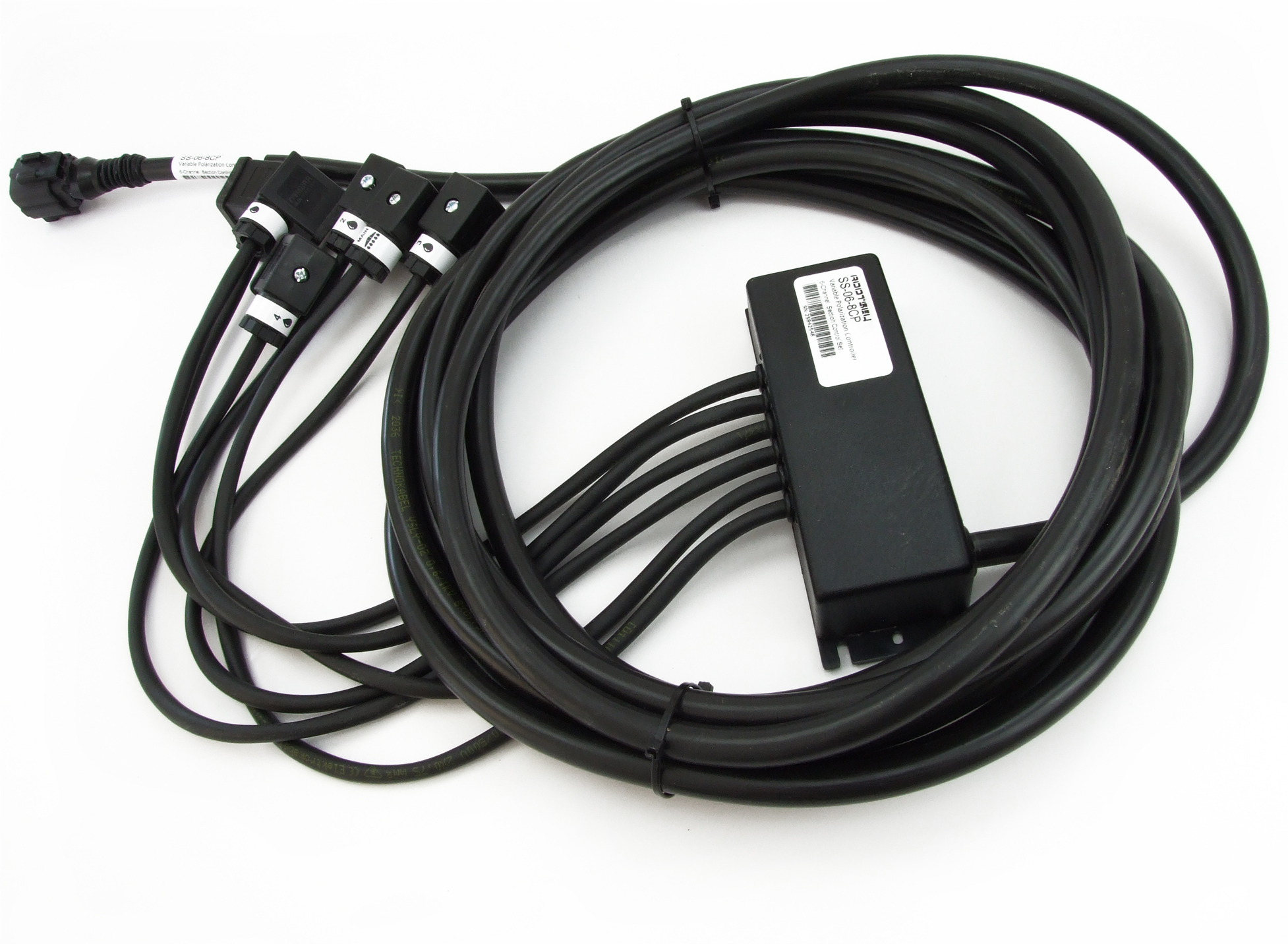

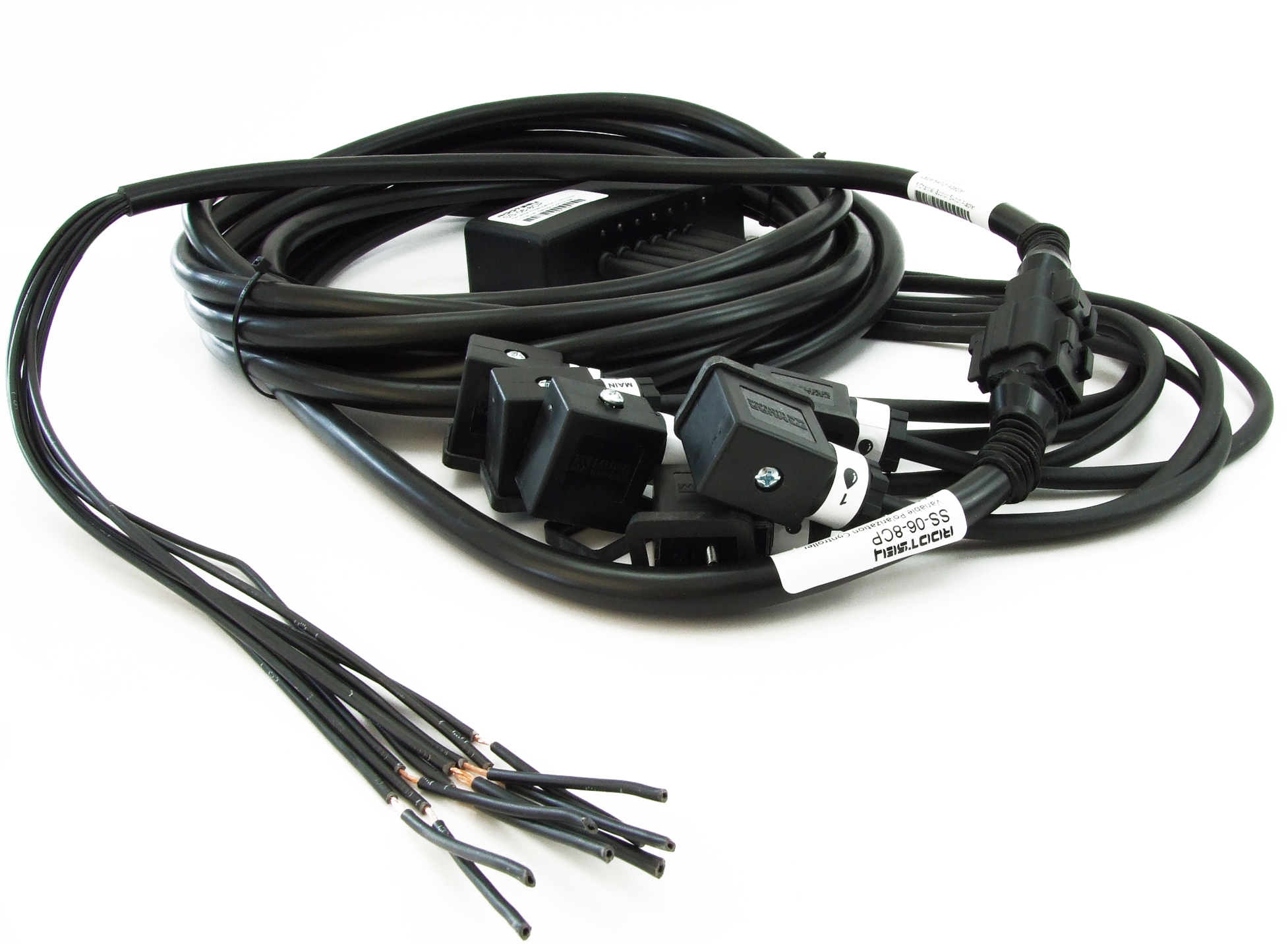

Moduł elektryczny sterujący sekcjami zaworów odcinających wyposażonych w silniki

Cena: 620 PLN netto Cena netto FVAT 23%
Zdjęcia: 10
Instrukcja i dane techniczne pdf
Udostępnij ten produkt:
  • Model: SS-06-8CP
  • Ilość sekcji: 5 + 1
  • Zawory odcinające: z silnikiem
  • Sterowanie: zmienną polaryzacją
  • Logika: dodatnia lub ujemna
  • Numer oferty: PL/106/8CP

SS-06-8CP informacje ogólne

Opis ogólny:

Moduł sterowania sekcjami jest uniwersalnym narzędziem dającym możliwości współpracy z dowolnym panelem sterujacym.

Współpracuje z zaworami wyposażonymi w silniki elektryczne.

Daje możliwości naprawcze starych instalacji nie wymagając przy tym wymiany całego osprzętu.

SS-06-8CP współparcuje z każdym panelem marki Rootsey ale także z powodzeniem może być podłączony do paneli innych producentów.

Z powodzeniem wykorzystywany jest w zespołach przełączników wykonanych własnoręcznie.

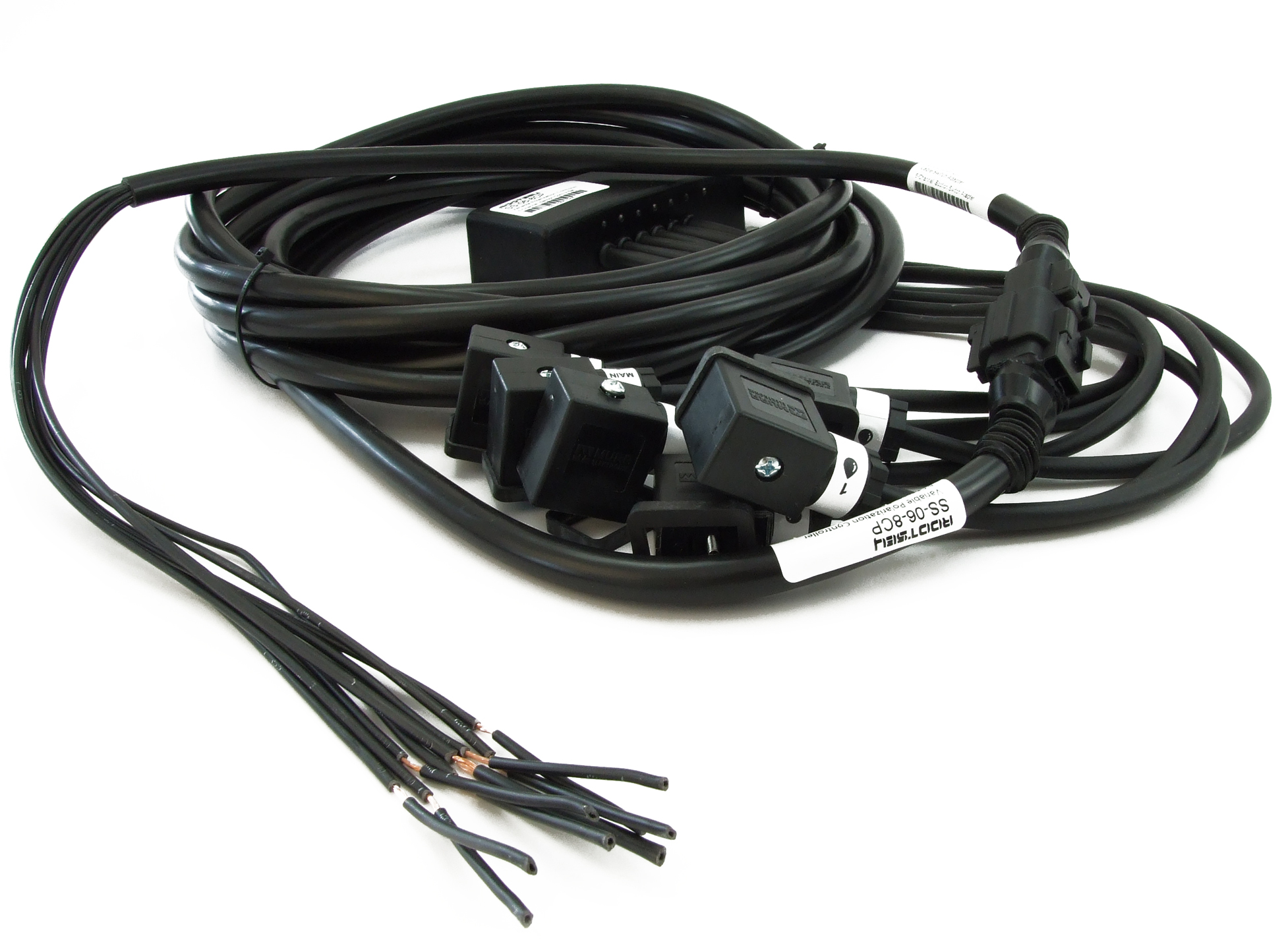

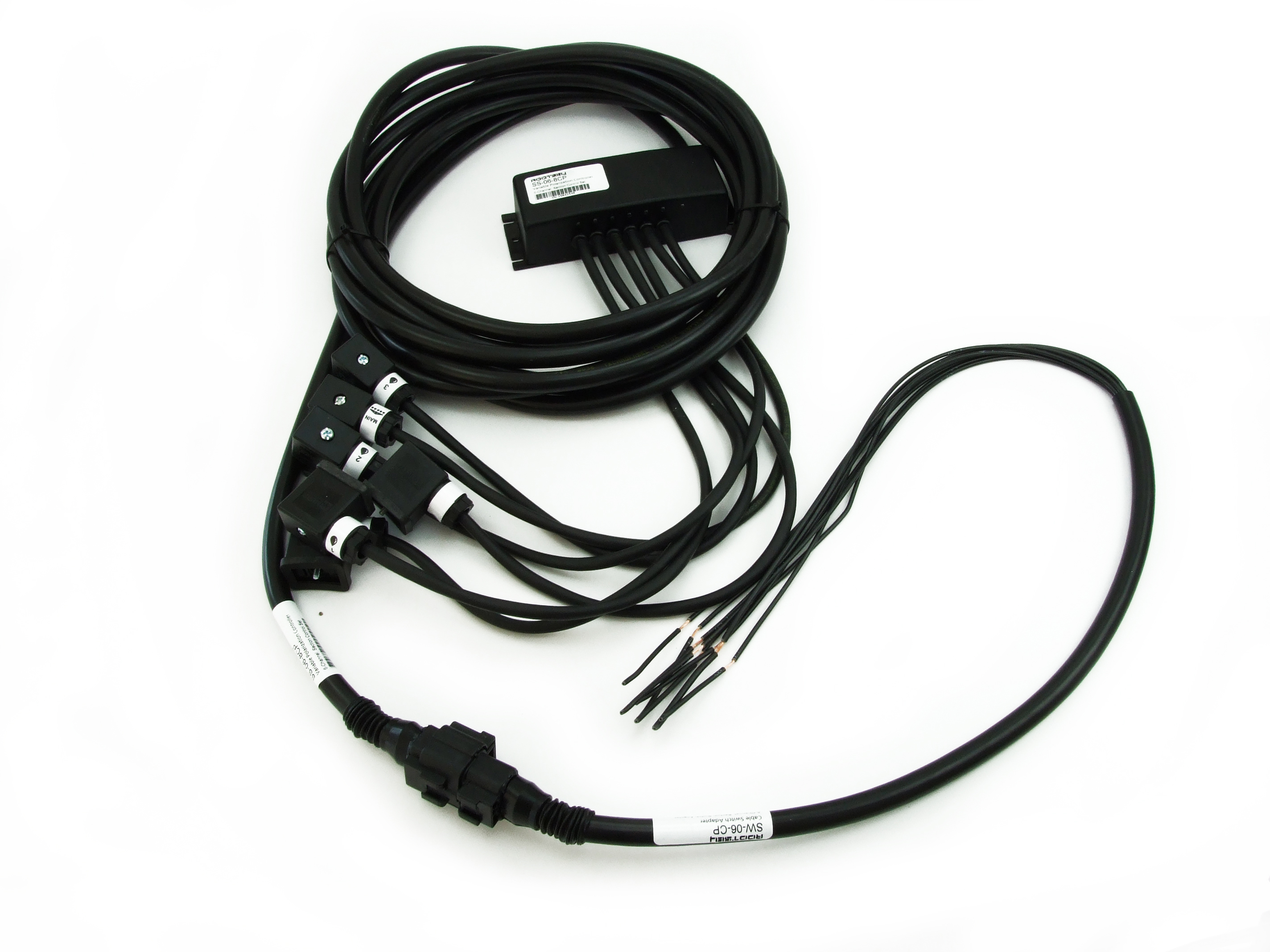

W tym celu należy zaopatrzyć się w przejściówkę SW-06-CP czyli przewód z luźno wyprowadzonymi przewodami do podłaczenia pod dowolne przełączniki.

Moduł posiada wyprowadzone ośmiopinowe gniazdo do podłączenia zespołu przełączników.
PINY 1 i 2 to zasilanie. Natomiast pozostałe sześć to poszczególne sterowanie logiką danej sekcji.
Zwieranie do masy poszczególnego przewodu logiki danej sekcji powoduje sterowanie danym zaworem zamykającym. Jest to realizowane przez moduł poprzez zmianę polaryzacji zasilania silnika znajdującego się w zaworze zamykającym sekcje.

Zaletą stosowania modułu SS-06-8CP jest fakt, że wykorzystuje on dużo mniejszą ilość żył pomiędzy przełącznikami, a nim samym niż w tradycyjnym rozwiązaniu.
To dlatego, że sterowanie zmianą polaryzacji silnika odbywa się dopiero w niniejszym module.
Zmiana polaryzacji to tak na prawdę zmiana biegunowości zasilania silnika.
Tą własność sterowania napięciowego wykorzystuje się po to aby silnik raz kręcił się w lewą stronę zamykając sekcję, a raz w prawą stronę otwierając sekcję. To dlatego do sterowania sześcioma sekcjami można stosować przewód od panelu przełączników jedynie ośmio żyłowy, a nie 12 jak w tradycyjnym rozwiązaniu.

Łączna ilość zaworów sterujących 6
Ilość zaworów sekcji 5
Zawór główny 1
Sterowanie zaworem odcinającym zmienna polaryzacja

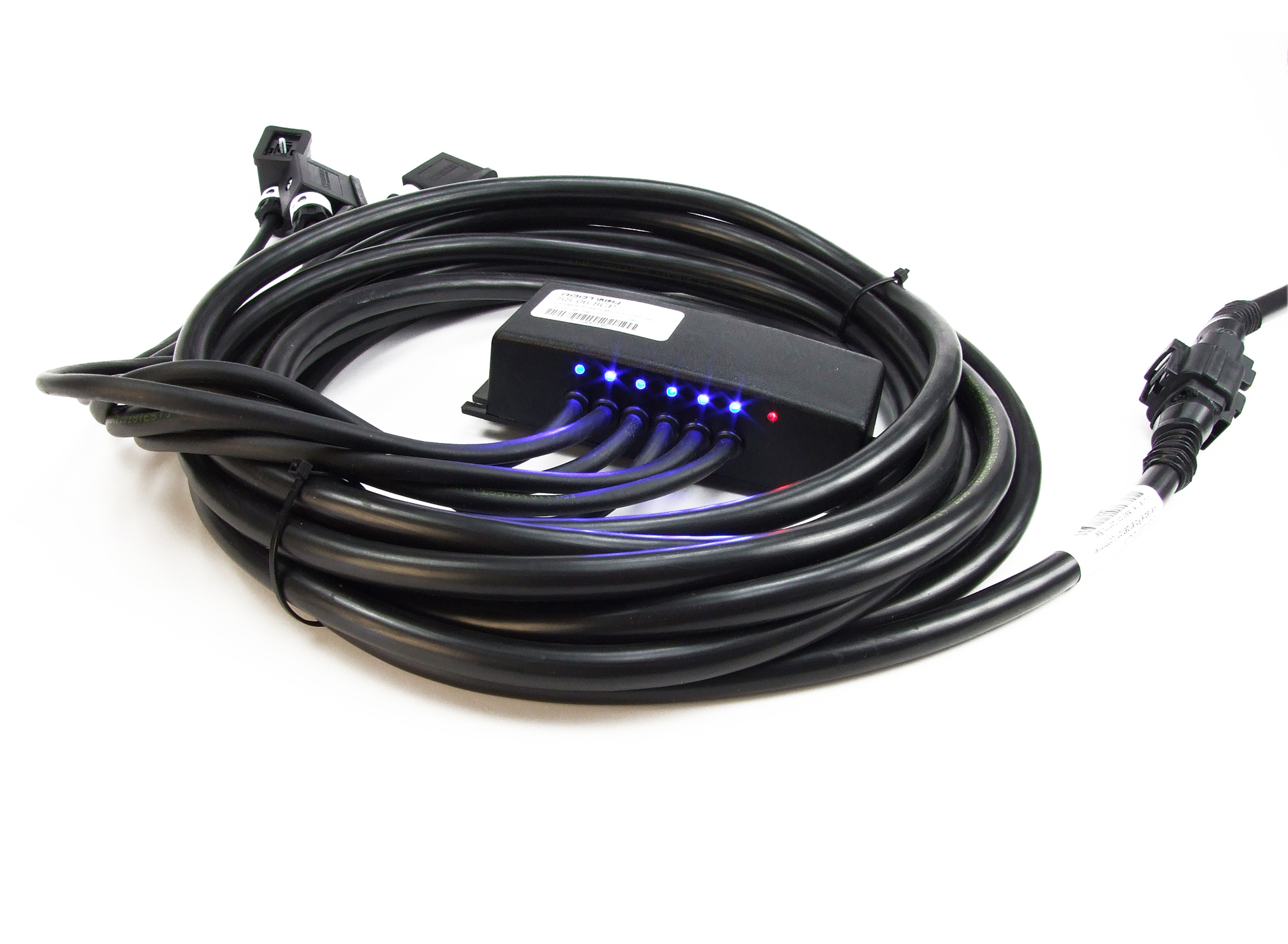

Diody sygnalizacyjne Tak

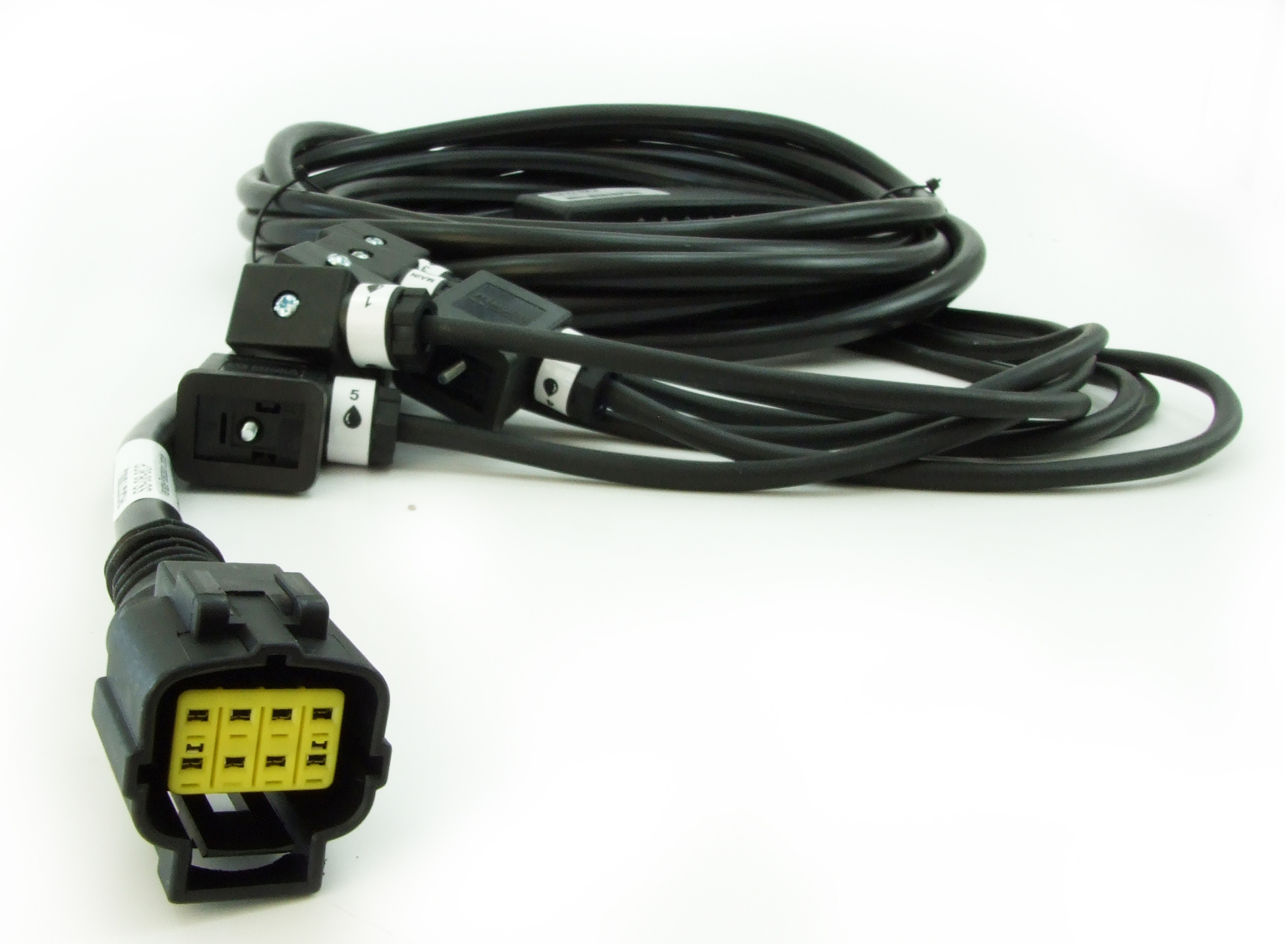

Przewód moduł-panel 6 metrów, 8 żył zakońcozny złączem 8 - PIN Superseal

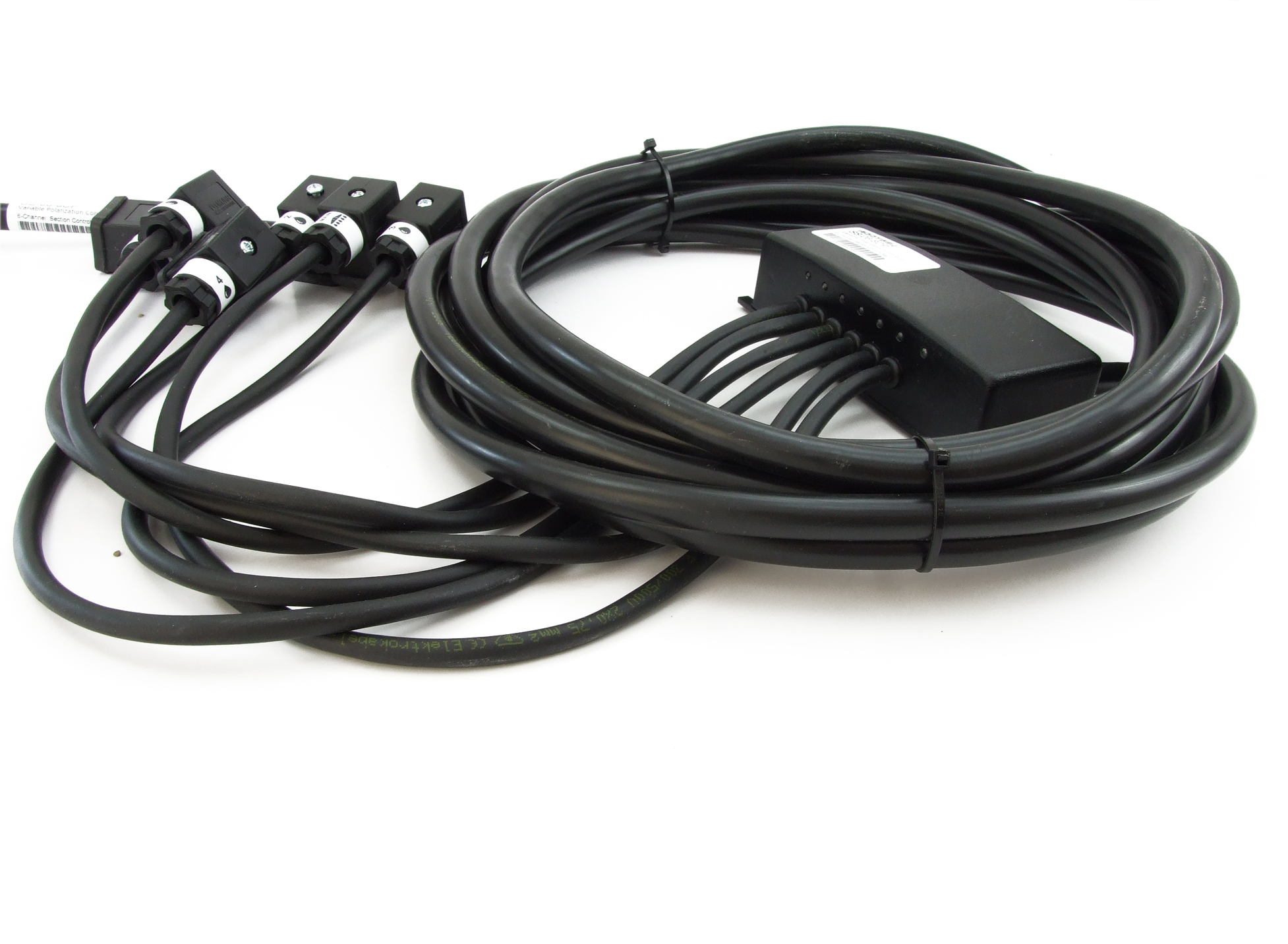

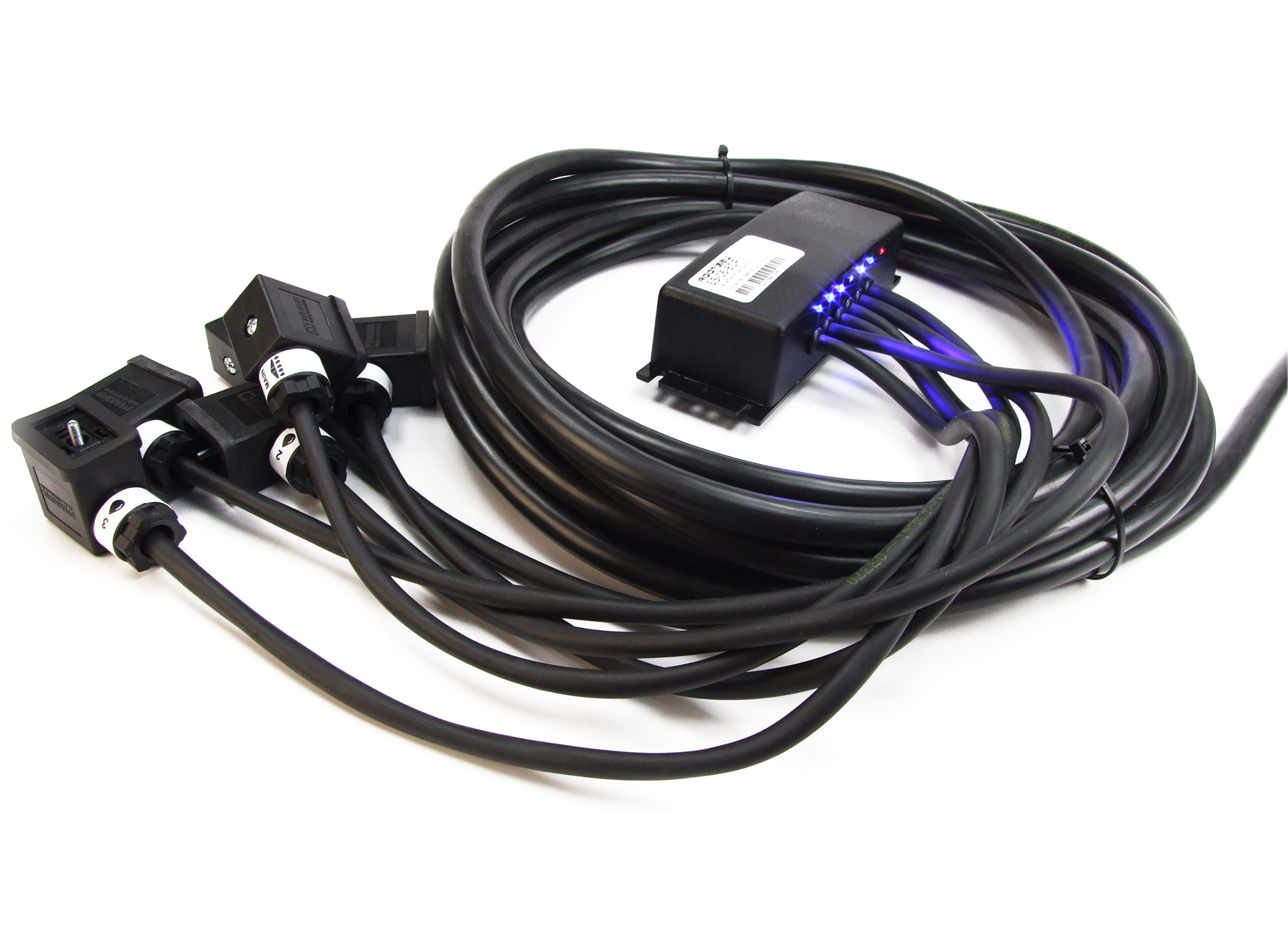

Przewody moduł-zawór Ilość - 6, długość 30cm, zakończone złączem DIN-Typ B
Zasilanie DC 12V

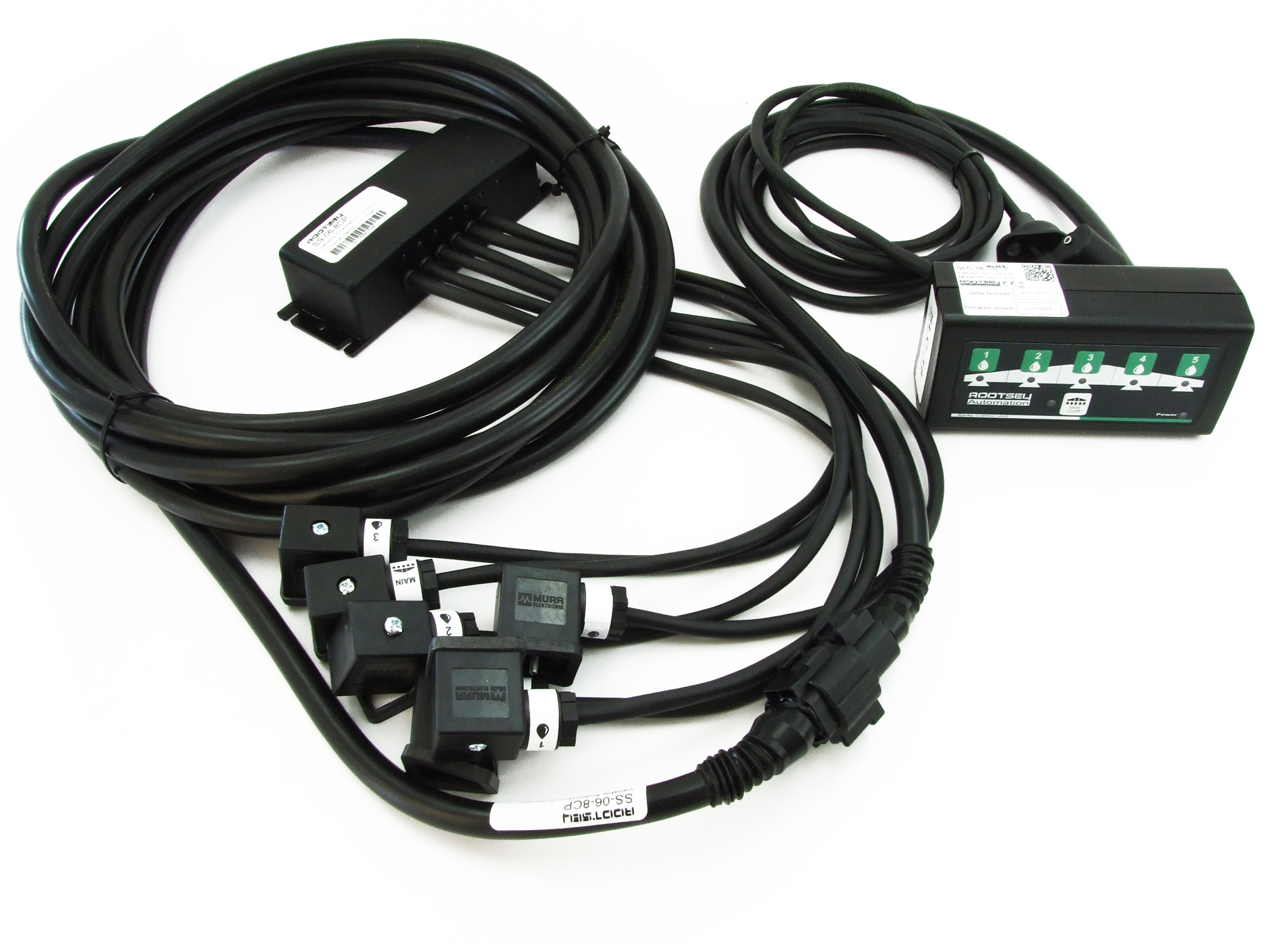

Panel sterownika sekcji DSM-10HG

Panel służy do sterowania zaworami zamykającymi oraz do ręcznej regulacji ciśnienia

Współpracuje bespośrednio z elektromagentycznymi zaworami zamykającymi wyposażonymi w cewki - wymagany moduł wykonawczy SW-06-CP

Może współpracować z zaworami zamykającymi wyposażonymi w silniki - wymagany moduł wykonawczy SW-06-CP

Współpracuje z zaworem regulacyjnym silnikowym - wymagany przewód do zaworu regulacyjnego DS-1 DIN-B
