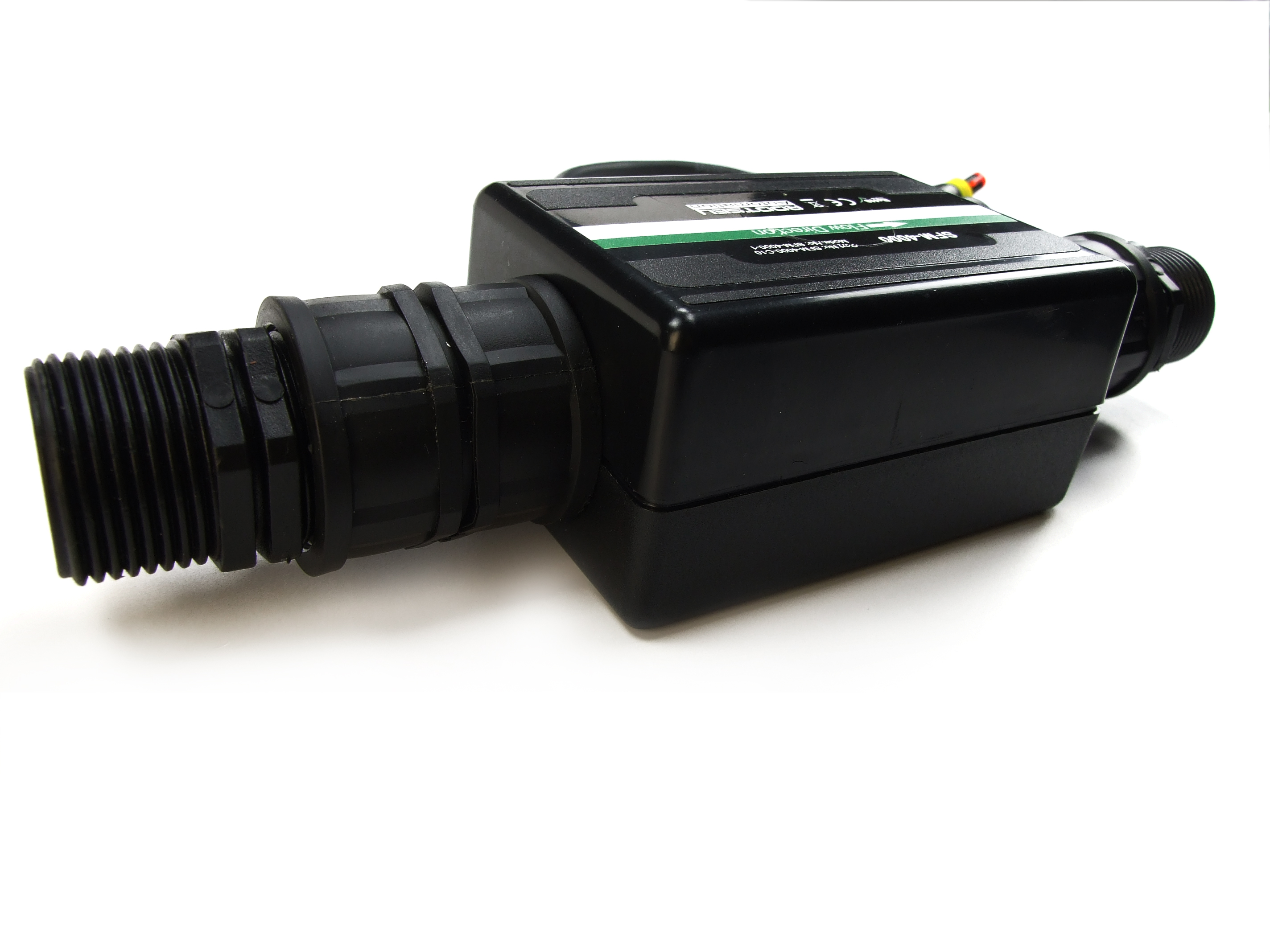

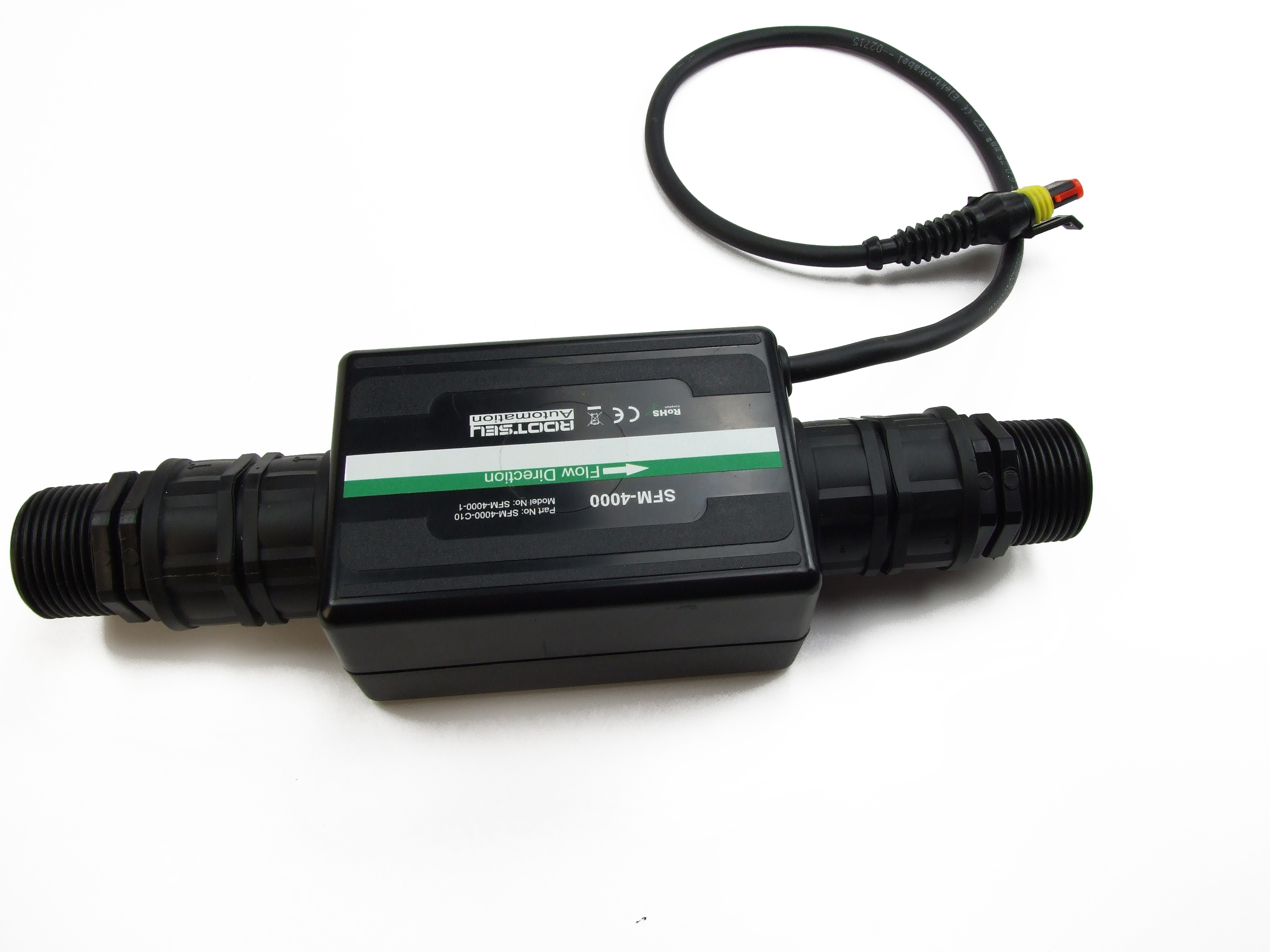

Turbinkowy precyzyjny przepływomierz do opryskiwacza

Cena: 970 PLN netto Cena netto FVAT 23%
Zdjęcia: 4
Instrukcja i dane techniczne pdf
Udostępnij ten produkt:
  • Model: SFM-4000
  • Ciśnienie: 16 BAR
  • Przepływ: 66L/min
  • Złącze: AMP Superseal 3PIN
  • Przyłącze: Gwint 1 cal
  • Zasilanie: 12/24V
  • Wyjśjcie sterujące: NPN OC 50mA
  • Numer oferty: PL/044/M0

DFM-4000 informacje ogólne

Opis ogólny:

Głównymi parametrami określającymi przydatność urządzenia pomiarowego mierzącego ilość przepłyniętej cieczy to:
- przepływ na minutę
- maksymalne ciśnienie robocze

Najczęściej wśród użytkowników spotykane jest wyobrażenie, że jeżeli pomiar cieczy jest wykonany za pomocą przepływomierza to należy przyjąć, że wynik jest dokładny.
Uznanie, że jeżeli nawet dokładność nie jest taka jak oczekiwano, to powtarzalność tak. W związku z tym uważa się, że w urządzeniu odczytującym można dokonać re-kalibracji o tyle procent o ile różni się pomiar od rzeczywistości i to zniweluje problem do minimum.

Czyli wprowadza się korektę procentową w komputerze zmieniając ilość impulsów generowanych przez przepływomierz na jeden litr.

Z naszych badań i testów wynika, że na jakość pomiaru mają wpływ różnorodne czynniki, zależne od środowiska w którym przepływomierz dokonuje pomiarów.

Między innymi są to czynniki związane z ilośćią powietrza w cieczy, poziomu spienienia co jest częstym problemem w pomiarach zużycia paliwa.
Jednak głównym problemem z powtarzalnością pomiaru w systemach opryskowych jest zmiana ciśnienia i ilości przepływu.
Zmieniające się ciśnienie oraz wartość przepływu potrafią bardzo mocno zaburzać pomiar.
Przepływomierze serii DFM posiadają tak zgrany korpus z turbiną pomiarową, że w zakresie zmieniających się warunków pomiarowych panujących w opryskwiaczach (ciśnienie/przepływ ), ten uchyb pomiarowy jest bardzo niski.

DFM w szerokim zakresie zmian, które panują w warunkach pracy opryskiwaczy jest w stanie zapewnić uchyb z reguły nie przekraczający 0.8%.

Z krzywej wyznaczonej dla tego przepływomierza wynika, że poniżej ciśnienia 0.5 BAR uchyb pomiarowy znacząco rośnie do kilku procent.

Istotą jest również minimalny przepływ, który silnie wpływa na jakość pomiaru.
Podsumowując zakres pracy przepływomierza DFM-4000 w celu uzyskania najwyższej dokładności pomiaru powinien mieścić się w przepłwyie 5,6 - 66 L/min oraz ciśnieniu 0.5 - 16 BAR.

Przepływ 66,6 L/min
Przyłącze 1 cal gwint wewnętrzny / zewnętrzny
Ilość impulsów na 1 Litr 75
Minimalny przepływ dla 99% dokładności 5,6L/min
Minimalne ciśnienie dla 99% dokładności 0,5 BAR
Gniazdo przyłączeniowe Superseal 3 PIN
Wyjście sygnałowe NPN, typ OC - sterowanie masą
Montaż Poziomy
Zasilanie DC 12V
Wymiary szer. 75mm wys.55mm dł. 180mm

Komputer opryskiwacza sadowniczego i polowego

Automatycznie steruje dawką oprysku

Może zostać podłączony do istniejącej instalacji opryskiwacza jako uniwersalny zmiennik uszkodzonego komputera

Wyświetl więcej informacji
komputer sterujacy dawką oprysku
