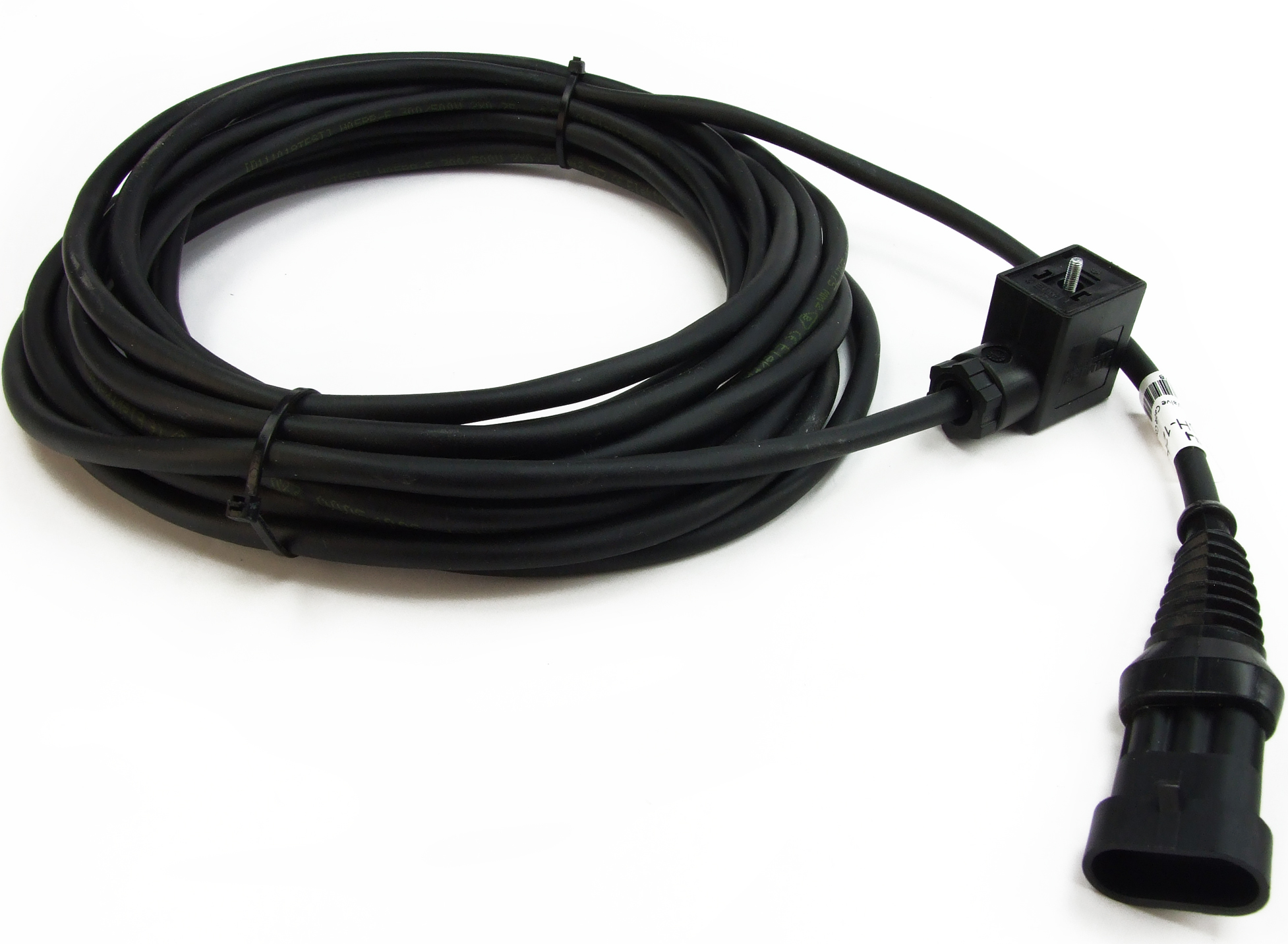

Przewód do zaworu regulacyjnego ze złączem zaworowym DIN typu B

Cena: 130 PLN netto Cena netto FVAT 23%
Zdjęcia: 3
Instrukcja i dane techniczne pdf
Udostępnij ten produkt:
  • Model: DS-1 DIN-B
  • Przyłącze 1: AMP Superseal
  • Przyłącze 2: DIN typ B
  • Ilość torów: 2/3
  • Sterowanie: Zawór regulacyjny
  • Numer oferty: PL/97/DSF

Informacje ogólne

Opis ogólny:

Przewód DS-1 DIN B służy do połączenia sterowanika z zaworem regulacyjnym. Złącze zaworowe DIN typu B występuje w większości takich zaworów.
W przewodzie DS-1 DIN B istnieje możliwość wymiany takiego złącza na dowolne inne.
Wykonanie sterowania dzięki DSM-10HG i dowolnym zaworem regulacyjnym z wbudowanym silnikem jest wyjątkowo proste i bezawaryjne.
Niska emisjyjność zakłóceń została uzyskana dzięki nowoczesnej technologii MOSFET wykorzystanej w panelu sterowniczym DSM-10HG.

Regulowanie dawką oprysku to nic innego jak regulacja ciśnienia w obwodzie roboczym.
Dokonuje się to za pomocą zaworów regulacyjnych posiadających w swojej budowie silniki DC.
Poprzez obracanie się silnika na osi posuwu zmienia się pozycja tłoka-klinu które ściśle odpowiada za przepływ cieczy, a w konsekwencji ciśnienia.
Zatem sterowanie silnikiem DC odbywa się poprzez zmianę jego obrotów w lewo oraz prawo regulując pozycję tłoka w górę i w dół.
Aby tak sterować silnikiem należy zmieniać biegunowość jego zasilania, czyli regulować zmianą polaryzacji.
W tym celu zwykle aby ręcznie za pomocą przełącznika wykonywać ten proces tworzy się instalację elektryczną wpinająć między innymi przekaźnik.
W panelu DSM-10HG użyty został układ scalony, którego konstrukcja jest oparata na tranzystorach MOSFET odpowiednio tak stworzona aby generować niwelować poziom zakłóceń pochodzacych z silnika nawet dla dużych mocy gdzie prądy sięgają 20A.

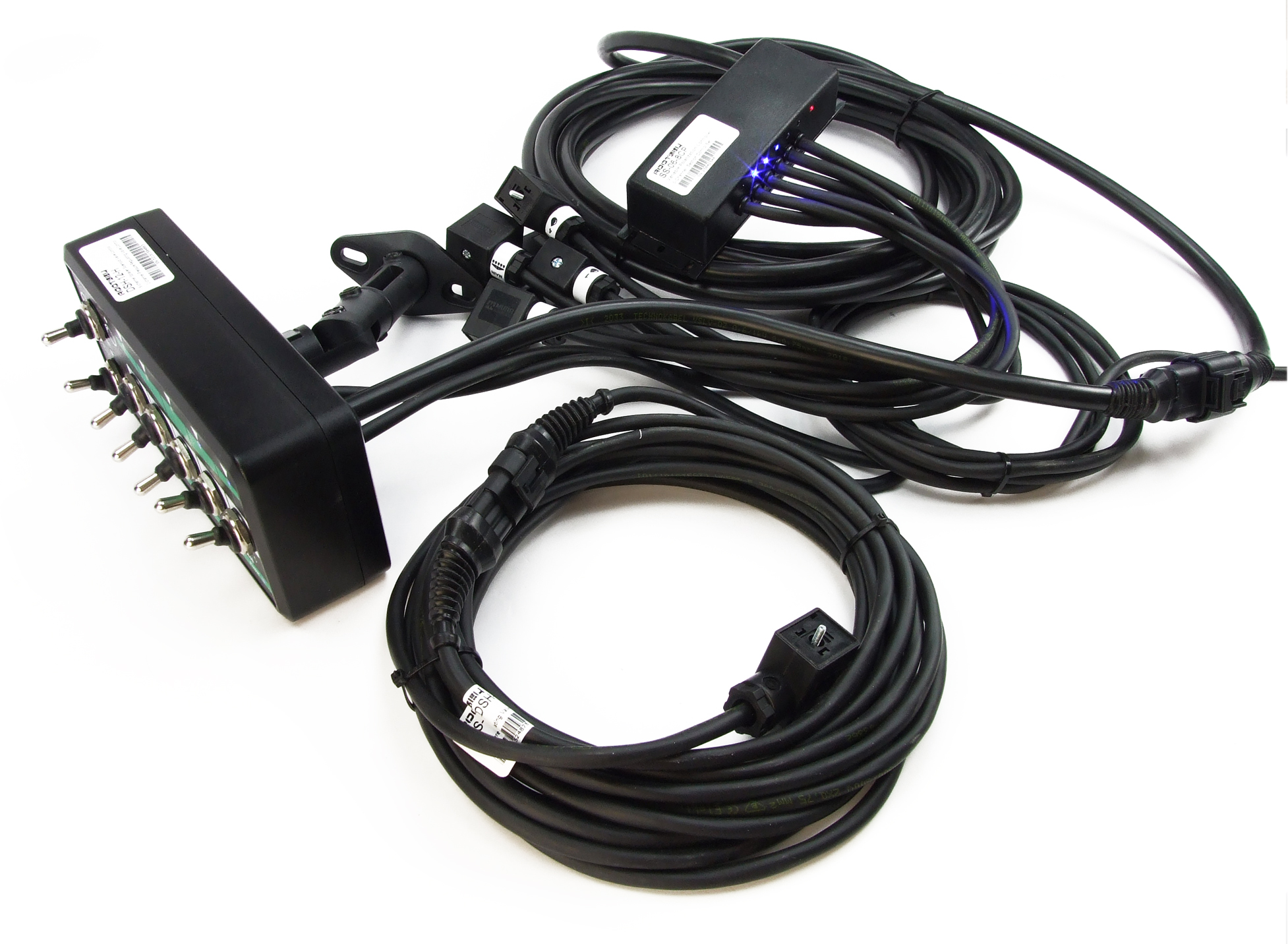

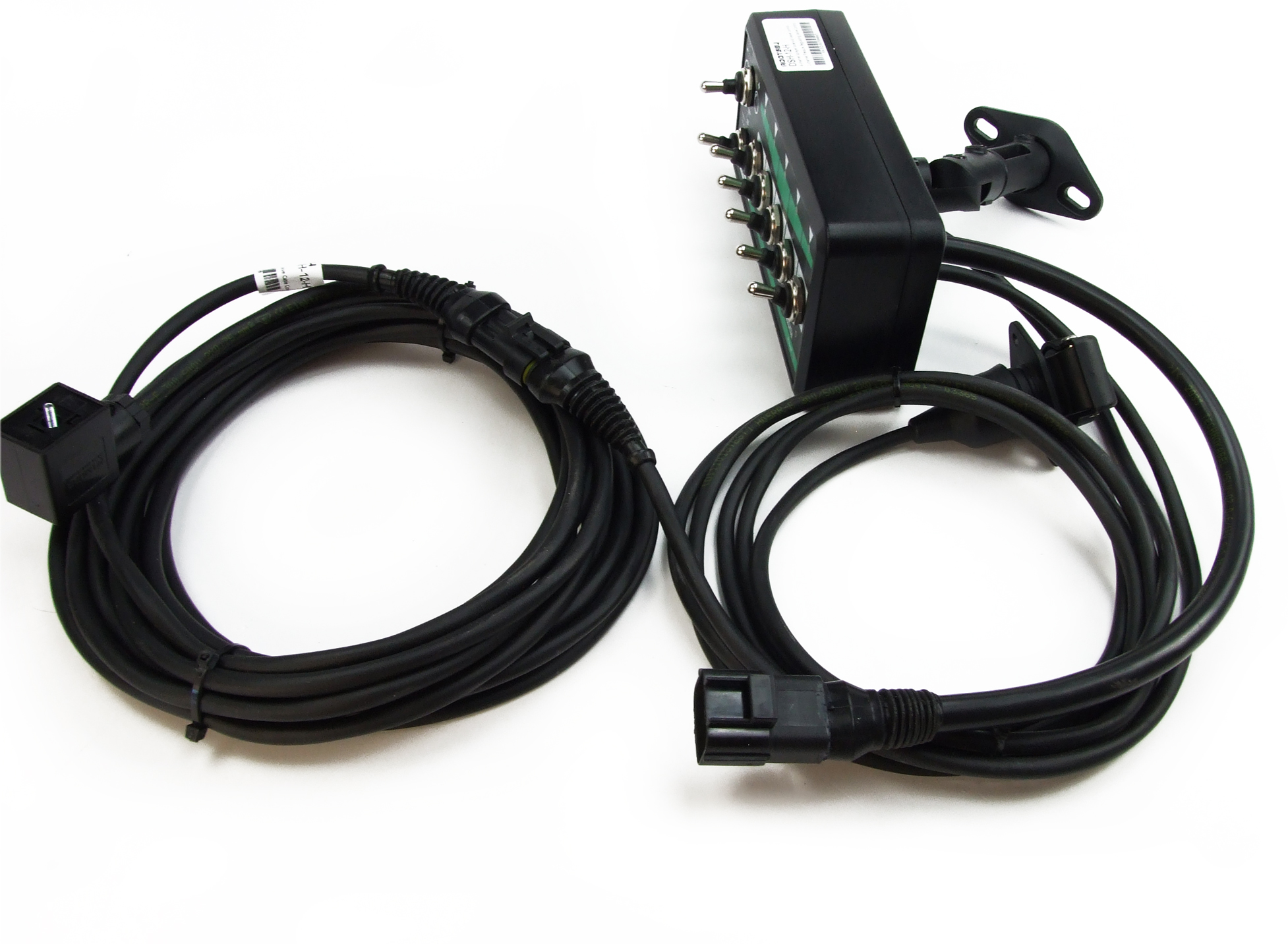

Panel sterownika sekcji DSM-10HG

Panel służy do sterowania zaworami zamykającymi oraz do ręcznej regulacji ciśnienia

Współpracuje bespośrednio z elektromagentycznymi zaworami zamykającymi wyposażonymi w cewki - wymagany moduł wykonawczy SW-06-CP

Może współpracować z zaworami zamykającymi wyposażonymi w silniki - wymagany moduł wykonawczy SW-06-CP

Współpracuje z zaworem regulacyjnym silnikowym - wymagany przewód do zaworu regulacyjnego DS-1 DIN-B
